卡纳维拉尔角
废弃发射台
2018 年 7 月 12 日星期四，卡纳维拉尔号航天发射中心 17 号（A 和 B 发射台）的发射结构被拆除。
照片提供：Mike Howard / SpaceFlight Insider
嘘声先生：不要错过废弃发射台上的说明
向下滚动页面
发射中心 1 (LC-1)
诺斯罗普 SM-62“蛇鲨”
照片提供： PD-USGov-Military-Air Force
发射综合体 1 (LC-1) 是位于佛罗里达州卡纳维拉尔角太空军基地东端的一个已停用的发射场。它建于 20 世纪 50 年代初，包括发射综合体 2、3 和 4，用于斯纳克导弹计划。 从该发射场进行的第一次发射是斯纳克测试，于 1955 年 1 月 13 日进行。该综合体一直用于斯纳克任务，直到 1960 年，然后在水星计划期间被用作直升机停机坪。
Launch Complex 2 (LC-2)
诺斯罗普 SM-62 Snark
美国空军国家博物馆
摄影：Greg Hume
2 号发射台 (LC-2) 是位于佛罗里达州卡纳维拉尔角东端的一座已停用的发射场，位于卡纳维拉尔角太空军基地。20 世纪 50 年代初，它与 1、3 和 4 号发射台一起为斯纳克导弹计划建造。 从该发射台进行的第一次发射是 1954 年 2 月 18 日进行的斯纳克试验。该发射台一直用于斯纳克任务，直到 1960 年，然后在水星计划期间被用作直升机停机坪。
3号发射中心（LC-3）
1964 年左右，美国海军 UGM-27 北极星 A-3 潜射弹道导弹位于卡纳维拉尔角发射台。
3 号发射台 (LC-3) 是位于佛罗里达州卡纳维拉尔角太空军基地 SLC-36 东南部的一个已停用的发射台。它建于 20 世纪 50 年代初，包括 1、2 和 4 号发射台，用于 Snark 导弹计划。 它以前用于发射 Bumper 、BOMARC、UGM-27 Polaris 和 Lockheed X-17 导弹。该发射台也是 1950 年 7 月 24 日从卡纳维拉尔角首次发射 Bumper 火箭的地点。该发射台还在水星计划期间用作医疗支持设施。
发射中心 4-4A(LC-4)
卡纳维拉尔角的红石火箭 图片来源：美国陆军
发射台 4 (LC-4) 是佛罗里达州卡纳维拉尔角太空军基地建造的首批发射台之一。它由两个发射台组成，LC-4 在 1952 年至 1960 年间用于 25 次波马克、斗牛士和红石导弹发射；LC-4A 在 1958 年至 1959 年间用于 3 次波马克发射。 1960 年停用后，发射台的原始结构被拆除。20 世纪 80 年代，发射台上建造了新设施，并在 1983 年至 1989 年间用于气球发射。此后，气球发射设施也被拆除，目前发射台不对公众开放。
5号发射台（LC-5）
准备在卡纳维拉尔角发射中心 5 发射水星-红石 1 号火箭。照片提供：NASA
卡纳维拉尔角 5 号发射台 (LC-5) 是位于佛罗里达州卡纳维拉尔角太空军基地的一个发射场，用于各种红石和朱庇特发射。 它最著名的是作为美国宇航局 1961 年亚轨道水星-红石 3 号飞行的发射场，这次飞行让艾伦·谢泼德成为第一位进入太空的美国人。它也是格斯·格里森 1961 年 7 月水星-红石 4 号飞行的发射场。水星-红石 1 号发射台中止发射、水星-红石 1A 和 1961 年 1 月搭载黑猩猩哈姆的水星-红石 2 号也使用了 LC-5。 LC-5 总共进行了 23 次发射：一枚朱庇特-A、六枚朱庇特中程弹道导弹、一枚朱庇特-C、四枚朱诺 I、四枚朱诺 II 和七枚红石。该综合设施首次发射的是 1956 年 7 月 19 日的木星-A 型火箭，最后一次发射是 1961 年 7 月 21 日格斯·格里森的自由钟 7 号太空舱。
6 号发射中心（LC-6）
红石导弹 RS-27 四级（第四级惰性）Jupiter-C 于 1956 年 9 月 20 日美国东部时间 01:45 从佛罗里达州卡纳维拉尔角 LC6 发射台发射。RS 是 ABMA 在亨茨维尔红石兵工厂制造的导弹的名称。RS-27 飞行是首次深入太空。估计高度：682 法定英里；估计航程：3335 法定英里；估计最大速度：18 马赫。照片：NASA
佛罗里达州卡纳维拉尔角太空军基地的 6 号发射台 (LC-6) 是红石和朱庇特系列火箭和导弹的发射场。它位于卡纳维拉尔角的南端，靠近 5 号发射台，两者共用一个碉堡。与 LC-5 一样，这里也是 Kurt H. Debus 设计的移动发射概念的首次测试地点。[需要引证] 该概念经过修改和改进，最终在 LC-39 上用于土星五号和航天飞机。 LC-6 于 1961 年停用。碉堡和 61.96 米（203.3 英尺）见方的混凝土垫是该综合体中唯一完好无损的部分，尽管移动服务塔自 2011 年以来一直在修复中。该综合体是“卡纳维拉尔角：过去和现在”之旅的一部分，可从肯尼迪航天中心游客中心获得。
9号发射中心（LC-9）
1957 年美国空军发射巡航导弹 Navaho。尽管在 1957 年取消之前，该导弹从未达到作战状态，但 Navaho 的研究发展为航空研究计划做出了贡献。重型 Navaho 导弹重 136,000 公斤，速度可达 3 马赫，使用改进的 V-2 发动机，由三台液体推进剂火箭发动机推向空中，每台发动机的推力为 135,000 磅。这些发动机的变体是为陆军的 Redstone 和 Jupiter 火箭开发的。照片：NASA
Launch Complex 9 (LC-9) at Cape Canaveral Space Force Station is a launch pad on Cape Canaveral in Florida. It is north of Launch Complex 17. It is a small concrete structure consisting of an elevated launch pedestal and flame trench, centered on a small oval-shaped concrete pad. It was used for ten test launches of SM-64 Navaho missiles. The Navaho was a supersonic nuclear-armed cruise missile. In addition to LC-9, Navaho tests were also conducted at LC-10 and Edwards Air Force Base. The Navaho was cancelled after poor performance in testing, eight of the eleven test launches of the final prototype failed. All of the failed launches were conducted from LC-9. As of 2023, the concrete launch structure is still standing, but is not maintained; and the launch support equipment has been removed.
Launch Complex 10 (LC-10)
准备在卡纳维拉尔角发射阿尔法龙星导弹。照片提供：Gunter's Space Page
佛罗里达州卡纳维拉尔角太空军基地的 10 号发射台 (LC-10) 是 SM-64 纳瓦霍导弹、后来的杰森探空火箭和阿尔法天龙座研究导弹的发射台。它位于 17 号发射台以北，现在 31 号和 32 号发射台就位于此处。 1957 年 8 月 12 日，一枚纳瓦霍导弹从 LC-10 进行了试射，是仅有的三枚成功飞行的纳瓦霍导弹之一。纳瓦霍导弹取消后，1958 年和 1959 年，LC-10 被重新用于发射杰森和天龙座探空火箭。最后一次使用该地点发射的是 1959 年 4 月 27 日的天龙座火箭。 LC-10 随后在建造 31 号和 32 号发射台时被拆除，这两个发射台建在同一地点。
12 号发 射中心（LC-12）
龙门架拉回到卡纳维拉尔角 12 号发射中心，准备发射 Atlas-D 和 Project Fire 1。前景中是带有氦气压力瓶的拖车。
图片来源：NASA
佛罗里达州卡纳维拉尔角太空军基地的 12 号发射台 (LC-12) 是 1958 年至 1967 年间 Atlas 火箭和导弹使用的发射台。它是被称为导弹排的发射台中第二靠南的发射台，位于南边的 LC-11 和北边的 LC-13 之间。与 11、13 和 14 号发射台一样，12 号发射台的设计比许多当代发射台更为坚固，因为 Atlas 的威力比当时的其他火箭更大。它更大，有一个 6 米（20 英尺）高的混凝土发射台和一个加固的碉堡。火箭通过发射台西南侧的坡道运送到发射台。 Atlas A、C 和 D 导弹在该地点进行了测试。它还用于 Atlas-Able 和后来的 Atlas-Agena 火箭的轨道发射，以及使用 Atlas D 火箭为阿波罗计划进行的两次 Project FIRE 亚轨道测试。 LC-12 的首次发射是 1958 年 1 月 10 日的 Atlas 10A。在下半年，建造了一个更大的脐带服务塔，为 C 系列 Atlas 测试做准备，从 1958 年 12 月到 1959 年 8 月飞行。 1959 年 9 月 24 日，第一架 Atlas-Able 9C 在 LC-12 的静态点火测试中爆炸，原因是其中一台发动机上的涡轮泵未能触发发动机完全关闭。受损的涡轮泵继续让氧化剂流动，为车辆下方的火势提供动力。大约一分钟后，火箭发生结构故障，倒塌并爆炸。整个服务塔和两座脐带塔都被撞倒，混凝土发射台塌陷。由于 LC-12 受损严重，直到 1960 年 5 月 56D 导弹发射前，它才再次发射。在 Atlas 9C 爆炸后，大型服务塔没有重建。然后，它与第二和第三个 Atlas Able 探测器一起进行了更多的洲际弹道导弹测试。 1961 年，LC-12 被改装以支持 Atlas-Agena 火箭。第一次 Atlas-Agena 从 LC-12 发射是在 1961 年 8 月。1962 年 4 月 23 日，Atlas-Agena B 133D 发射了 Ranger 4，这是第一艘到达月球表面的美国航天器，当时它以 9,617 公里/小时（5,976 英里/小时）的撞击速度硬着陆。 1962 年 8 月 27 日，阿特拉斯-阿吉纳 B 179D 发射了水手 2 号，这是第一艘成功飞越另一颗行星的航天器，它于 1962 年 12 月 14 日飞越金星。1964 年 7 月 28 日，阿特拉斯-阿吉纳 B 250D 发射了游骑兵 7 号，这是第一次完全成功的游骑兵任务。1964 年 11 月 28 日，阿特拉斯-阿吉纳 D 288D 与水手 4 号一起发射，提供了第一张火星特写照片。 1967 年，LC-12 成为四个阿特拉斯发射台中第三个停用的发射台。停用后，发射塔、移动服务结构和发射支持设备被拆除，该地点不再维护。
14 号发射中心（LC-14）
左图为 Jacobst 拍摄的“水星计划”纪念碑，位于通往卡纳维拉尔角空军基地 14 号发射台的道路入口处，拍摄于 2007 年 5 月。时间胶囊位于混凝土板下方。 右图为 NASA 拍摄的 LC-14，上面安装有水星-Atlas 9 号火箭。
LC-14 是第一个投入使用的 Atlas 发射台，并在 1957-58 年进行了试飞。它也是最初四个发射台中唯一一个助推器从未爆炸过的发射台。到 1959 年，决定将发射台改造为 Atlas D 导弹和太空发射台，并在年初增加了一个大型服务塔。5 月 18 日，从翻新的 LC-14 发射的第一架 Atlas 是导弹 7D；然而，发射装置压臂出现问题，导致导弹损坏，并在发射后不久爆炸。这被追溯到发射台翻新过程中的不当程序，并很快得到修复。LC-14 的第一次太空发射是 9 月的 Big Joe Mercury 测试。作为指定的 Mercury-Atlas 设施，LC-14 因此是唯一一个拥有载人发射所需基础设施的 Atlas 发射台。在 LC-14 完全移交给 NASA 之前，它曾发射过第一颗 MIDAS 卫星、一次 Atlas-Able 发射以及几次洲际弹道导弹测试。 LC-14 最为人熟知的是作为 NASA 水星-阿特拉斯 6 号飞行器的发射场，这让格伦成为首位进入轨道的美国人。它也是其余三次水星-阿特拉斯飞行器和各种无人阿特拉斯发射的发射场。后来，它成为双子座计划 Agena 目标飞行器的 Atlas-Agena 发射场。 在退役和废弃作为活跃发射场之后，LC-14 逐渐衰败。靠近大西洋为金属部件的腐蚀创造了理想的环境，出于安全原因，该综合设施的红色金属龙门结构在 20 世纪 70 年代被拆除。
15 号发射中心（LC-15）
1960 年 8 月 10 日，泰坦 I 导弹 J-7 首次成功试飞了实战型泰坦 I 洲际弹道导弹 照片来源：美国空军
位于佛罗里达州卡纳维拉尔角太空军基地的 15 号发射台 (LC-15) 是一个已停用的发射台，1959 年至 1964 年间曾用于发射 LGM-25 泰坦导弹。它最初是为进行泰坦 I 的试飞而建造的，泰坦 I 于 1959 年 2 月 6 日从 LC-15 进行了首飞。LC-15 是导弹街上四个原始泰坦发射台中最南端的一个。 1960 年 9 月，LC-15 进行了十次泰坦 I 发射中的最后一次。此后，它被改装用于泰坦 II，泰坦 II 于 1962 年 6 月从该发射台进行了 16 次发射中的第一次。LC-15 的最后一次发射发生在 1964 年 4 月 9 日。 在最后一次发射之后，LC-15 一直处于活跃状态，直到退役。 1967 年 6 月，包括塔台、发射台和安装机在内的大部分综合设施被拆除。碉堡、电缆隧道和部分发射台和坡道被废弃在原地，直到 2011 年碉堡被拆除之前，它们仍然矗立在那里。
航天发射中心 17A/17B
雷神导弹试验。卡纳维拉尔角，1959 年 5 月 12 日。照片提供：美国空军
太空发射综合体 17- (SLC-17)，以前称为发射综合体 17 (LC-17)，是位于佛罗里达州卡纳维拉尔角空军基地 (CCAFS) 的一个发射场，1958 年至 2011 年间用于发射 Thor 和 Delta 运载火箭。 它建于 1956 年，用于发射 PGM-17 Thor 导弹，这是美国军火库中第一枚可操作的弹道导弹。最近，该发射综合体被用于 Delta 运载火箭系列中的运载火箭，该系列运载火箭源自 Thor 导弹，用于向月球和行星、太阳观测站和气象卫星发射探测器。 SLC-17 具有两个一次性运载火箭 (ELV) 发射台，即 17A 和 17B。这些发射台由第 45 太空联队运营，并支持了 300 多次国防部、NASA 和商业导弹和火箭发射。在 2009 年 8 月最后一次军事发射之后，SLC-17A 停止使用，LC-17B 被转交给 NASA（SLC-17B）进行剩下的两次发射。 17A 发射台于 1957 年 8 月 3 日支持了其第一次 Thor 导弹发射，17B 发射台于 1957 年 1 月 25 日支持了其第一次 Thor 发射。该发射台在 20 世纪 60 年代初进行了升级，以支持各种更现代的 ELV，这些 ELV 源自基本的 Thor 助推器。基于 Thor 的现代 ELV 被称为 Delta 系列运载火箭。 1960 年初至 1965 年底，35 次早期的 Delta 火箭任务从 17 号综合设施发射。当时该综合设施由美国空军运营。美国空军于 1965 年将 17A 发射台移交给 NASA（SLC-17A），但该发射台于 1988 年归还给美国空军，以支持 Delta II 计划。 随着 Delta II 在接下来的几十年里继续发射，17B 发射台于 1997 年进行了改造，以支持新的、更强大的运载火箭 Delta III，该火箭于 1998 年 8 月 26 日从该发射台进行了首飞。这次发射以失败告终，第二年的第二次发射也以失败告终。在 2000 年 8 月 23 日的第三次发射将质量模拟器送入低于计划的轨道后，该计划被放弃。 从该综合设施发射的主要 NASA 任务包括探索者号和先锋号太空探测器、所有轨道太阳观测站、太阳极大期任务、生物卫星（生物卫星计划）、国际彗星探测器 (ICE)、TIROS 和 GOES 气象卫星以及火星探测器勇气号和机遇号。 2011 年 9 月 10 日，一架 Delta II 7920H-10C 从 SLC-17B 发射，搭载 NASA 的 GRAIL 航天器。所有剩余的 Delta II 发射均从加利福尼亚州的范登堡空军基地进行。 2018 年 7 月 12 日 11:00 UTC（美国东部时间上午 7:00），两座发射塔均已通过控制爆破拆除，为 Moon Express 建造和测试其月球着陆器让路。
18 号发射中心（LC-18）
先锋电视台 3 号发射台 18 号
图片来源：NASA
18 号发射台 (LC-18) 是位于佛罗里达州卡纳维拉尔角太空军基地的发射台，于 20 世纪 50 年代末和 60 年代初投入使用。它曾用于发射维京火箭、先锋火箭、雷神火箭和侦察兵火箭。该发射台由两个发射台组成，LC-18A 最初由美国海军为先锋火箭建造，LC-18B 最初由美国空军用于测试 PGM-17 雷神导弹。 1956 年 12 月 8 日，LC-18A 发射了一枚维京火箭，这是先锋计划的试飞。1957 年 5 月，维京火箭进行了另一次发射，先锋火箭于 9 月从该发射台进行了首飞。随后，美国于 1957 年 12 月 6 日首次尝试使用先锋 TV3 从 LC-18A 发射卫星。火箭失去推力并在发射台上爆炸，发射失败。先锋的所有十二次发射都是从 LC-18A 进行的，该综合设施在 1958 年先锋成立后接管了其责任，并移交给了 NASA。1959 年先锋退役后，LC-18A 被移交给美国空军，供侦察兵火箭使用。 1958 年 6 月 4 日至 1960 年 2 月 29 日期间，LC-18B 用于 17 次雷神导弹试验。此后，它也被改装用于侦察兵火箭。 16 架侦察兵从 LC-18 发射；10 架从 LC-18A 发射，6 架从 LC-18B 发射。其中 15 次发射为亚轨道探测飞行，一次是为 NASA 发射水星侦察兵 1 号卫星的轨道发射。该卫星未能进入轨道，在发射后 43 秒被靶场安全装置摧毁。LC-18A 发射采用蓝色侦察兵少年配置，于 1960 年 9 月 21 日至 1965 年 6 月 9 日之间进行。LC-18B 发射包括三枚蓝色侦察兵 I 火箭和三枚蓝色侦察兵 II 火箭，于 1961 年 1 月 7 日至 1967 年 4 月 12 日之间发射。
19号发射中心（LC-19）
泰坦火箭发射的照片蒙太奇——格斯·格里森和约翰·杨——1965 年 3 月 23 日升空。 NASA：拉尔夫·莫尔斯
19 号发射台 (LC-19) 是位于佛罗里达州卡纳维拉尔角太空军基地的一个已停用的发射台，NASA 用它来发射所有双子座载人航天器。它也用于发射未载人的泰坦 I 和泰坦 II 导弹。 LC-19 从 1959 年到 1966 年投入使用，在此期间共进行了 27 次发射，其中 10 次是载人发射。LC-19 的第一次飞行是在 1959 年 8 月 14 日，以发射台爆炸告终，设施严重受损，花了几个月的时间才修复。LC-19 的第一次成功发射也是泰坦 I，于 1960 年 2 月 2 日发射。在 1962 年改装为泰坦 II 洲际弹道导弹计划后，LC-19 后来被指定用于双子座飞行。该计划于 1966 年 12 月结束后，LC-19 被关闭。 助推器竖立架顶部的双子座白色房间已部分修复，并在位于 26 号综合楼的空军空间与导弹博物馆展出。
图片来源：Cape Rockets
上图：21 号和 22 号发射场
下图：MACE导弹的发射
图片来源：美国政府-军方-空军
位于佛罗里达州卡纳维拉尔角太空军基地的 21 号发射台 (LC-21) 和 22 号发射台 (LC-22) 是一座发射台，在 1958 年至 1963 年间用于水平发射巡航导弹。它最初由一条发射轨道组成，用于测试 XSM-73 公牛鹅导弹。1959 年至 1960 年间，该发射台为 MGM-13 Mace 进行了重建，增加了第二条轨道，并在发射轨道周围建造了一个大型混凝土结构，因此该发射台获得了“硬地”的绰号。 它与 22 号发射台共用一个碉堡，后者也用于公牛鹅和 Mace 导弹的发射。
25 号发射中心（LC-25）
Polaris A1 发射台 25A
照片提供：Cliff Lethbridge
25 号发射台 (LC-25) 是位于佛罗里达州卡纳维拉尔角太空军基地的一座四发射台发射场，建于 1958 年至 1979 年，用于试飞美国海军的潜射弹道导弹北极星、海神和三叉戟。 25A 和 25B 发射台建于 1957 年。25C 和 25D 发射台于 1968 年 5 月为更大的海神导弹增加了。这座碉堡最终为所有四个发射台提供服务。在增加海神发射台 25C 和 25D 时，它得到了广泛加固。 25B 发射台最初建造时采用了一种地下发射装置，称为船舶运动模拟器，以模拟潜艇的滚动和俯仰。它于 1959 年 8 月 14 日首次使用，并于 1961 年 10 月停用。 发射台于 1979 年拆除。
26 号发射中心（LC-26）

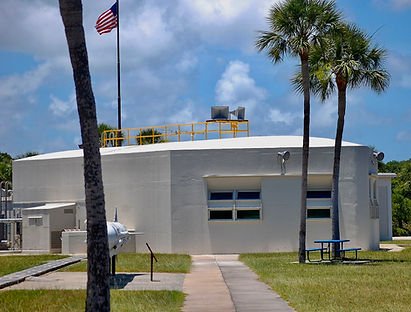

26 号发射台碉堡
26 号发射台 (LC-26)：这是佛罗里达州卡纳维拉尔角太空军基地的一个已停用的发射 台。LC-26 由两个发射台组成，A 和 B。A 发射台用于发射 Jupiter-C 和 Juno I 火箭，也是 1958 年美国第一颗卫星 Explorer 1 的发射台。B 发射台用于发射 Juno II。Jupiter 中程弹道导弹从两个发射台发射。 1958 年 2 月 1 日（当地时间 1 月 31 日），美国陆军弹道导弹局从 LC-26A 发射了 Explorer 1。 LC-26 也是空军太空和导弹博物馆的所在地。公众可以通过肯尼迪航天中心游客中心“卡纳维拉尔角早期太空之旅”安排参观 LC-26 的博物馆以及毗邻的 LC-5 和 LC-6。
29号发射中心（LC-29）
Polaris A2 位于 29 号发射台
1960 年 11 月 4 日
图片来源：卡纳维拉尔角太空军博物馆
29 号发射台 (LC-29) 是位于佛罗里达州卡纳维拉尔角太空军基地的单发射台发射场，建于 1958 年至 1980 年，用于美国海军潜射北极星弹道导弹的试飞。它还发射了 Chevaline 导弹，即英国北极星 A-3 导弹。[1] 该发射台设计为包含两个发射台，即 29A 和 29B，但只建造了 29A。该发射台于 1980 年被拆除。
30A 发射中心（LC-30）
潘兴导弹发射
照片：佛罗里达州立图书馆和档案馆
30A 发射台（LC-30）是位于佛罗里达州卡纳维拉尔角太空军基地的前发射台。该发射台于 1960 年 1 月建成，并一直作为潘兴 I 型导弹的发射场，直到 1963 年。
31号发射中心（LC-31）
挑战者号残骸被放入 31B 发射井。照片提供：NASA
31 号发射台 (LC-31) 是位于佛罗里达州卡纳维拉尔角太空军基地的前发射台。 它于 1959 年与 LC-32 一起建造，供美国空军进行首批 LGM-30 民兵导弹的试射。LC-31 建在纳瓦霍 LC-9 发射台旁边，需要拆除 LC-10。这些发射台是第一批采用双发射台的发射台，其中一个位于地下。LC-31 由一个碉堡、一个静态发射台 (31A) 和导弹发射井 (31B) 组成。蜂巢形碉堡距离静态发射台 210 码，距离发射井 330 码。 空军从 31A 发射了四枚民兵导弹； 1960 年 2 月 1 日至 1969 年 9 月 23 日期间，美国从发射井 31B 发射了 35 枚和 4 枚。美国陆军后来使用 31A 发射台测试发射 12 枚潘兴 1a 导弹。 挑战者号残骸被放入 LC-31 发射井 服务塔现已拆除；发射井仍然存在，其中包含从航天飞机轨道飞行器挑战者号回收的残骸。 2015 年，美国宇航局打开了发射井并取出了挑战者号的几块残骸，以便将它们永久放置在肯尼迪航天中心游客中心。
Launch Complex 32 (LC-32)
32 号发射台上的碉堡
照片提供：Cliff Lethbridge
Launch Complex 32 (LC-32) is a former launch complex at Cape Canaveral Space Force Station, Florida. It was built in 1959 with LC-31 for the U.S. Air Force to conduct test launches of the first LGM-30 Minuteman missiles. These complexes were the first to feature dual launch pads, one of which was subterranean. LC 32 consisted of a blockhouse, static launch pad (32A) and missile silo (32B). The bee-hive-shaped blockhouse is 210 yards from the static pad and 330 yards from the silo. The Air Force launched 53 ballistic missiles from the silo of LC-32B between August 30, 1961 and December 14, 1970. There are no records of any launches from the LC-32A launch pad. The service tower has since been removed and silo filled in, although recovered debris from the space shuttle orbiter Challenger were buried in the silo as well as in the silo at Pad 31
34 号发射中心（LC-34）
34 号发射台外部、碉堡和龙门架。
图片来源：NASA
34 号发射台 (LC-34) 是位于佛罗里达州卡纳维拉尔角太空军基地的一座已停用的发射台。1961 年至 1968 年间，NASA 使用 LC-34 和其北边的配套 LC-37 发射土星一号和 IB 火箭，作为阿波罗计划的一部分。1967 年 1 月 27 日，阿波罗 1 号在此起火，导致宇航员 Gus Grissom、Ed White 和 Roger Chaffee 丧生。1968 年 10 月 11 日，首次载人阿波罗发射——阿波罗 7 号——是 LC-34 最后一次使用。
37 号航天发射中心
Flames and smoke billow out from under the Boeing Delta IV rocket at liftoff, carrying the GOES-N satellite. Liftoff from Launch Complex 37 at Cape Canaveral Air Force Station was on time at 6:11 p.m. EDT. GOES-N is the latest in the Earth-monitoring series of Geostationary Operational Environmental Satellites developed by NASA and the National Oceanic and Atmospheric Administration. By maintaining a stationary orbit, hovering over one position on the Earth's surface, GOES will be able to provide a constant vigil for the atmospheric "triggers" for severe weather conditions such as tornadoes, flash floods, hail storms and hurricanes. Photo Courtesy: NASA
太空发射综合体 37 (SLC-37)，以前称为发射综合体 37 (LC-37)，是位于佛罗里达州卡纳维拉尔角太空军基地的发射综合体。该发射综合体于 1959 年开始建设，1963 年被 NASA 批准用于支持土星一号计划。该综合体由两个发射台组成。LC-37A 从未使用过，但 LC-37B 发射了无人驾驶的土星一号飞行（1964 年至 1965 年），并进行了改装，发射了土星 IB 飞行（1966 年至 1968 年），包括首次（无人驾驶）太空测试阿波罗登月舱（阿波罗 5 号）。它于 1972 年停用。2001 年，它被改装为 Delta IV 的发射场，Delta IV 是由联合发射联盟运营的发射系统。 发射中心的原始布局包括一个移动服务结构，可用于维修或配合 LC-37A 或 37B 上的火箭，但不能同时用于两者。德尔塔 IV 移动服务塔高 330 英尺（100 米），适用于维修所有德尔塔 IV 配置，包括德尔塔 IV 重型火箭。
43号发射中心（LC-43）
Black Brant 12 sounding rocket
Photo Courtesy: NASA
位于佛罗里达州卡纳维拉尔角太空军基地的 43 号发射台 (LC-43) 是美国在 1962 年至 1984 年间使用的探空火箭发射台。它支持了 2,038 次探空火箭发射。[1] 1984 年，探空火箭发射转移至 LC-47 号发射台，LC-43 号发射台被拆除，为在附近建造的 46 号发射台让路。[
45 号发射中心（LC-45）
XMIM-115A of the United States.
45 号发射台 (LC-45) 是卡纳维拉尔角太空军基地的前发射台，用于发射罗兰导弹。然而，它在被摧毁之前从未被使用过，现在46 号发射台就位于其位置。
关于卡纳维拉尔角废弃发射场的笔记
作者：Rick Boos
我花了数年时间研究卡纳维拉尔角，收集数据、照片、参观发射台，并为我正在写的一本书进行多次采访。与此同时，我还在写另一本书，所以我把所有工作都交给了另一个人，他正在与佛罗里达中央州立大学合作开展一个类似的项目。由于我们要覆盖 33 个发射台，所以决定写成几本书。这些书是卡纳维拉尔角的完整历史，我们决定共同撰写。涵盖的主题包括发射台的建造前、建造和改造。还涵盖了发射后的常规损坏、发射台故障造成的灾难性损坏、盐水侵蚀、卡纳维拉尔角不断变化的天气以及发射台拆除。此外，我们还涵盖了卡纳维拉尔角灯塔、野生动物、高科技与自然、印第安人墓地等。正如您所见，这是一系列非常复杂的书，对于任何一个人来说都太大了。我完成了我的部分，现在就由另外两个人来完成他们的部分，并将其出版！然后，我继续创作我的另外两本书，但却分心去帮助其他人创作他们的书......总共 32 本书，更不用说两次重大的私人调查，以及众多电视纪录片以及汤姆汉克斯的《从地球到月球》12 集迷你剧。
Sadly not much left of historic launch pads 3 and 4.....but memories!
众多水管泵送数千加仑的水，以在点火和发射期间冷却火焰桶。这是众多供水水管之一……注意锈迹。
14 号发射台末端的火焰桶将发射时产生的超高温和火焰转移出发射台，并用 30,000 加仑的水进行冷却。这就是发射时产生的蒸汽云的形成原因。
Color image of the holddowns and side of flame bucket taken years later.
19 号停机坪的机组人员层白色房间，就像我在 80 年代和 90 年代看到的一样。这些照片非常难拍，因为我站在安装工的后墙或楼梯边或地板边。您会在各种照片中注意到在我访问的二十年间发生的侵蚀程度。此外，在我把脚伸进窗户后，一棵树从水泥和破碎的窗户中长了出来。有人告诉我，它被保存下来并移植到了海角的某个地方！这张照片是通往电梯的主入口门。
发射综合体 #26 号门架……26 号门架是我们用于前两次载人亚轨道飞行的 5 号门架的姊妹门架。两个门架都利用复杂的铁路系统来操纵门架。谢泼德和格里森飞行后不久，5 号门架被拆除并作为废品出售，这是一个大错误！26 号门架仍然矗立在卡纳维拉尔角 26 B 号门架上，作为博物馆藏品。它注定是卡纳维拉尔角最古老的门架……60 年，而且还在继续！26 号门架是我们第一颗绕地球轨道运行的卫星“探索者 1”的发射综合体。遗憾的是，门架位于“B”号门架上，而不是“探索者 1”发射的“A”号门架上！许多访问此站点的人经常误以为“B”号门架是“探索者 1”的发射地点，因为门架停在那里。垫块“B”的左边是垫块“A”，即一块空的混凝土板。
卡纳维拉尔角 26 号发射台由两个发射台组成，分别设计为“A”和“B”。我们的第一颗卫星“探索者 1 号”就是从具有历史意义的 A 号发射台发射的。如今，最古老的原始机架永久地安放在 B 号发射台上。这是为“探索者 1 号”提供服务的机架，因为它们共用同一个机架。机架内装有火箭，大多数人都认为“探索者 1 号”就是从 B 号发射台发射的。而“探索者 1 号”的姊妹发射台 A 多年来一直展示着雷神火箭！！！多么愚蠢啊！！！又一个历史错误案例！！！雷神火箭 从未从 26 号发射台发射过！请看照片。要准确记录历史，机架应该在几年前 A 号发射台还能使用时就移到那里，或者在后来修复时移到那里！如今 A 号发射台空空如也，几乎没有人意识到这就是“探索者 1 号”真正发射的历史性发射台！……人类的愚蠢让我惊讶！
发射台 1 和 2 建于 20 世纪 50 年代初期，用于发射 Snark 和 Matador 导弹， 位于卡纳维拉尔角顶端。建设始于 1951 年 10 月 26 日，竣工于 1952 年 11 月 15 日。空军于 1953 年 11 月 30 日接受了发射台。发射设施的成本为 930,098 美元。每个发射台长 100 英尺，宽 200 英尺，厚 8 英寸，采用钢筋混凝土建造。2,172 平方英尺的碉堡距离两个发射台 100 英尺。两条地下隧道和设备室从碉堡通向发射台。共有 97 枚 Snark 导弹和 286 枚 Matador 导弹从该设施发射，这比大多数卡纳维拉尔角发射台发射的总次数还要多！！！！ 1 号和 2 号发射台于 1962 年停用，并作为水星计划和双子座计划的两栖救援车的集结地。1983 年至 1989 年间，发射台为系留式航空器雷达系统提供支持，用于海岸监视。20 世纪 90 年代中期，发射台再次停用。对于几个早已被遗忘的发射台来说，这真是一段丰富的历史！顺便说一句，卡纳维拉尔角附近的海岸被称为“斯纳克出没的水域”，因为海底埋藏着许多斯纳克！
发射台 3 和 4......发射台 3 上周已经报道过了，所以我就不多说了。总共进行了 77 次发射，包括从卡纳维拉尔角发射的第一枚火箭 Bumper 8。发射台 3 和 4 是 50 年代初期美国空军在卡纳维拉尔角顶端建造的四座发射台的一部分，被称为发射台 1、2、3 和 4。发射台 1 和 2 发射 Snark 和 Matador，而发射台 3 和 4 发射台则发射了更多种类的火箭和导弹，包括：Bumper、Lark、Bomarc、X-17、Redstone、RVA-10 Polaris、Matador 和 Jason。当时的记录保存并不好，但据我所知，至少有 183 次发射从发射台 3 和 4 发射，可能更多。 4 号发射台于 2951 年 9 月 5 日开始建造，空军于 1952 年接受了该发射台。3 号和 4 号发射台总造价为 683,167.00 美元。3 号发射台造价为 29,051.00 美元，4 号发射台造价为 29,209 美元。地下隧道和设备室造价为 97,257 美元，新碉堡造价为 115,204.00 美元。1955 年至 1958 年间，建造了一座特殊的波马克大楼，造价为 226,196 美元。该建筑旨在容纳波马克导弹，屋顶在中间分开，以便波马克导弹发射。与它的姊妹发射台 1、2 和 3 号发射台一样，5 号发射台尺寸为 100 英尺乘 200 英尺，钢筋混凝土厚度为 8 英寸。 1953 年 8 月，红石龙门架在 4 号发射台上竖立起来。它由加利福尼亚州奥克兰的 Noble 公司建造。它高 135 英尺，宽 26 英尺，长 61 英尺，重 308,000 磅，在一组铁轨上移动。在 4 号发射台停止红石火箭发射后，4 号发射台的发射环被移至 6 号发射台，龙门架被运送至 5 号发射台，谢泼德和格里森在他们的亚轨道飞行中使用。它在 4 号发射台使用时，其甲板是开放的，后来在 5 号发射台被封闭，并增加了一个白色房间。1959 年，波马克发射设施大楼被改造成 NASA 的 Delta 计划旋转测试设施。如前所述，3 号和 4 号发射台以及 1 号和 2 号发射台在水星计划和双子座计划期间也被用作两栖救援车辆的集结区、医疗设施和直升机停机坪。
请仔细阅读！！！！！......作为国家历史地标，14 号发射中心由于疏于管理，多年来却不幸地衰败了。自 1966 年 11 月 11 日双子座 12 号的 Atlas Agena 发射以来，空军和 NASA 都没有采取任何措施来保护发射设施。事实上，他们在 1976 年 12 月 1 日以安全的名义推倒了龙门架和脐带塔，炸毁了发射台的末端，并将发射台剥离到裸露的框架，从而摧毁了发射台！！！！！31 年来，尽管发射台被列入历史地标名单，但它却被任由在盐水环境中腐烂。遗憾的是，由于缺乏资金和兴趣，它只是众多设施中的一个，由于 NASA 和空军的疏忽和最终的破坏，它逐渐衰败。水星控制中心是另一个受害者，它被拆除，因为它需要修理屋顶！！！！！机库 S 也是如此，它曾是最初的载人航天中心和水星宇航员的船员宿舍。更糟糕的是，NASA 允许特拉华北方公司对卡纳维拉尔角和控制中心的参观收费，这些参观主要集中在肯尼迪航天中心设施，而不是历史悠久的卡纳维拉尔角设施。与位于俄亥俄州代顿的免费美国空军博物馆不同，特拉华北方公司对普通入场费收取每位成人 53.00 美元，外加 10 美元停车费和每位 11 岁以下儿童 42.00 美元，还额外收取“增强型游览”的附加费用。我们用纳税人的钱买了什么，却要花钱买，这真是太坑人了！！！更糟糕的是，特拉华北方公司不会花钱给水星控制中心换个新屋顶，也不会做任何事情来保护废弃的发射台或任何其他历史建筑！！！ 1997 年，来自军队、国防部、美国国家航空航天局和国防部承包商的民间志愿者挺身而出，对 14 号发射台进行了部分修复。特别感谢波音公司、江森自控公司、洛克希德马丁公司和布朗和罗特公司！！！！图为清理后的 14 号发射台入口。
发射台 9/10.....发射台 9 于 1953 年开始建造，是两个发射台中的第一个，旨在在卡纳维拉尔角发射纳瓦霍洲际导弹。它位于北纬 28 度 27' 07"、西经 80 度 33' 35" 的 IRBM 发射区。发射台 9 呈椭圆形，半径为 115 英尺，支撑着一个两层楼高的 66 英尺 x 30 英尺的钢筋混凝土发射台，并包含一个水冷式火焰桶。发射台采用一种与发射台铰接的平放式安装机。两个发射台都使用一个碉堡。对于发射台 9，碉堡位于北纬 450 英尺处；对于发射台 10，碉堡位于北纬 800 英尺处。发射台 10 位于一个六边形的钢筋混凝土发射台上，尺寸为 200 英尺 x 250 英尺，现在民兵导弹发射台就位于此处。该发射台采用了便携式纳瓦霍发射台，由一个 63 英尺高的轨道式龙门架提供服务。10 号发射台于 1956 年建成，1956 年 6 月 29 日，两个发射台均被空军接受。9 号发射台共进行了 11 次纳瓦霍发射，10 号发射台则没有进行发射。纳瓦霍计划于 1957 年 7 月 13 日因成功率低下而终止，但继续进行了剩余的 6 次飞行，以尽可能多地提取数据。结果，15,000 名北美员工失去了工作。由于各种原因，所有 11 次发射都被正式归类为失败。然而，纳瓦霍计划并非完全失败，因为它的发展为许多领域提供了有用的研究。尤其是，NAS 的新 Rocketdyne 子公司的助推器设计使用了 Atlas ICBM、Redstone、Thor、Jupiter 和 Juno 系列火箭的感染版本，是驱动 Saturn 和 Saturn 5 的强大引擎的祖先。此外，安装概念还用于航天飞机！Navaho 项目于 1958 年正式结束，取而代之的是 Atlas ICBM 项目。归根结底，Atlas 可以比 Navaho 更快地到达目的地。有翼导弹早在通过火箭投入使用之前就已经过时了。尽管如此，我们仍然应该记住，Navaho 直接负责所有火箭和火箭引擎开发的成功！！！！从这个意义上说，该计划是一个巨大的成功。如果再给 Navaho 更多的时间，它就会像 Atlas 一样克服成长的烦恼！ 1958 年，未使用的 10 号发射台（在纳瓦霍期间仅用于静态测试）重获新生，成为 Alpho Draco 和 Jason 火箭的发射场。10 号发射台于 1959 年被摧毁，为 31 号和 32 号民兵发射台让路。1971 年 5 月，9 号发射台被废弃。
在我多年来探索过的所有废弃发射台中，双子座 19 号发射台是我最喜欢的。它没有使用回滚式龙门架，而是采用了液压下降式竖立机。
1949 年 4 月 31 日，在现在被称为 3 号发射场的地点进行了初步勘测、清理、立桩和部分清理。1950 年 2 月，进行了大规模清理，并开始在 3 号发射台上施工。Durial 工程公司获得了 258,000.00 美元，用于混凝土发射台和一条从当时称为 A-1A 的发射台到发射台的 4.7 英里长的铺设道路。Ingram 管道公司获得了 80,000.00 美元，用于消防水系统和水喷淋系统。1950 年 5 月至 1950 年 6 月期间，在距离发射台 400 英尺的地方建造了一个 20 英尺乘 20 英尺的木结构发射室或碉堡。从碉堡到发射台的一系列地下隧道和设备室耗资 97,257 美 元。 1950 年 6 月，浇筑混凝土，建造出现在被称为 3 号发射台的 100 英尺 x 100 英尺 8 英寸厚的发射台。总共有 77 次发射从这个发射台发射，其中包括 Bumper、Bomarc、Polaris 和 X-17。之后，3 号发射台在水星计划和双子座计划期间被用作医疗支持设施，并且还用作这两个计划的直升机发射台。稍后我将详细介绍 3 号发射台和姐妹发射台 1、2 和 4。
复古太空图像......在几次失败的 发射尝试之后，阿特拉斯发射台
这是我在卡纳维拉尔角的废弃发射台探险系列文章的第一篇，二十多年来，我通过地面和空中探索了这些发射台。今天的发射台是 Atlas Complex 13。虽然 1984 年 4 月 16 日它被列入美国国家史迹名录，但如今已荡然无存。有人称之为进步，我则称之为耻辱！！！！该发射台于 1956 年 4 月开始建造，并于 1958 年 4 月 14 日完工并被空军接受，首次发射于 1958 年 8 月 2 日进行。成本为 4,521,866.00 美元。共尝试从该发射台发射 52 次，但多次失败。该发射台可容纳 Atlas B、Atlas D、Atlas E、Atlas F 和 Atlas Agena D 火箭。从这个发射台发射的著名火箭有：注定悲剧的“猴子歌利亚”任务、注定悲剧的水手 3 号火星任务，以及五次月球轨道器登月任务。1962 年至 1963 年间，13 号发射台改造为 Atlas Agena D 综合体，需要更换脐带塔和龙门架。最初，13 号发射台和它的姐妹发射台 11、12 和 14 号发射台一样，都使用经典的 A 型龙门架。在这些发射台上，龙门架会后退几英尺，安装一个运输台，并在发射操作期间通过靠近海边的铁路穿越。新的龙门架更大，呈矩形，在新的铁轨上后退。另一项新发明是干桶系统，而不是水火焰桶系统。此外，火焰桶旁边还有一块巨大的混凝土板，以使火焰和排气向侧面偏转。发射 52 次后，发射台于 1978 年 4 月 7 日停用。发射架于 2005 年 8 月 6 日被摧毁，碉堡于 2012 年 6 月 20 日被拆除。2015 年 2 月，Space X 租用该地点 5 年，作为猎鹰 9 号第一级的着陆平台。Rick Boos 2017
这是发射台 14 号龙门架和脐带塔在拆除前拍摄的最后一张照片……我让约翰帮我签名，因为他是第一个从这里发射升空的人类。约翰和沃利·施艾拉和我一样对发射台的疏忽感到沮丧。沃利告诉我，他最后一次在那里时哭了！
